En una instalación eléctrica domiciliaria o comercial es común escuchar hablar de térmica, disyuntor y protector de tensión, pero muchas personas no tienen claro para qué sirve cada uno ni por qué no reemplazan uno al otro.
En esta nota te lo explico de forma clara y sin vueltas.

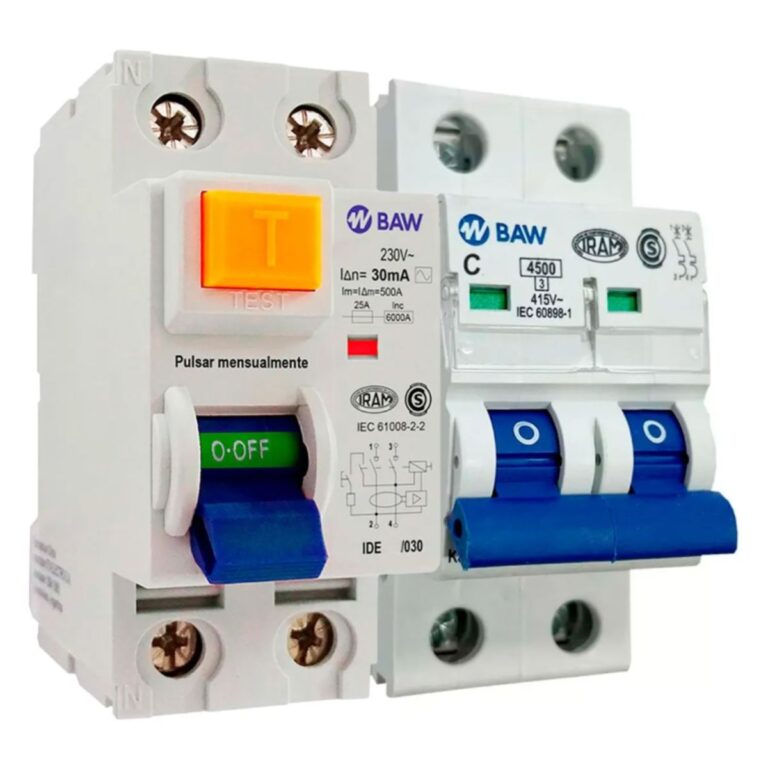

🔹 Interruptor Termomagnético (la “térmica”)
La térmica es el dispositivo que protege los cables y los equipos ante:
- 🔥 Sobrecargas (cuando conectamos más consumo del que soporta la instalación)
- ⚡ Cortocircuitos
¿Cómo funciona?
La térmica se corta automáticamente cuando la corriente supera el valor para el cual fue diseñada (por ejemplo 16 A, 20 A, 32 A).
¿Qué protege?
✔️ Cables
✔️ Equipos eléctricos
❌ No protege a las personas

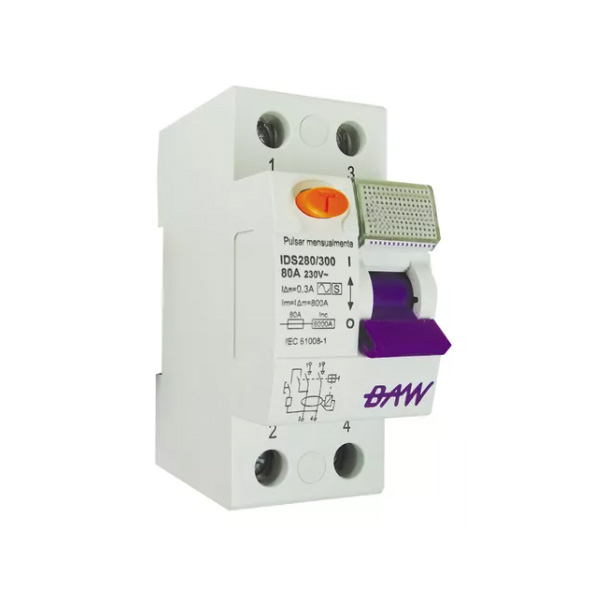

🔹 Interruptor Diferencial (el “disyuntor”)
El disyuntor es el dispositivo que protege a las personas.
¿De qué nos protege?
- ⚠️ Descargas eléctricas
- ⚠️ Fugas de corriente a tierra
Si una persona toca un cable energizado y la corriente “se escapa” por su cuerpo, el disyuntor detecta esa diferencia y corta la energía en milisegundos.
Dato importante
❌ El disyuntor NO protege contra cortocircuitos ni sobrecargas
✔️ Siempre debe trabajar junto con una térmica

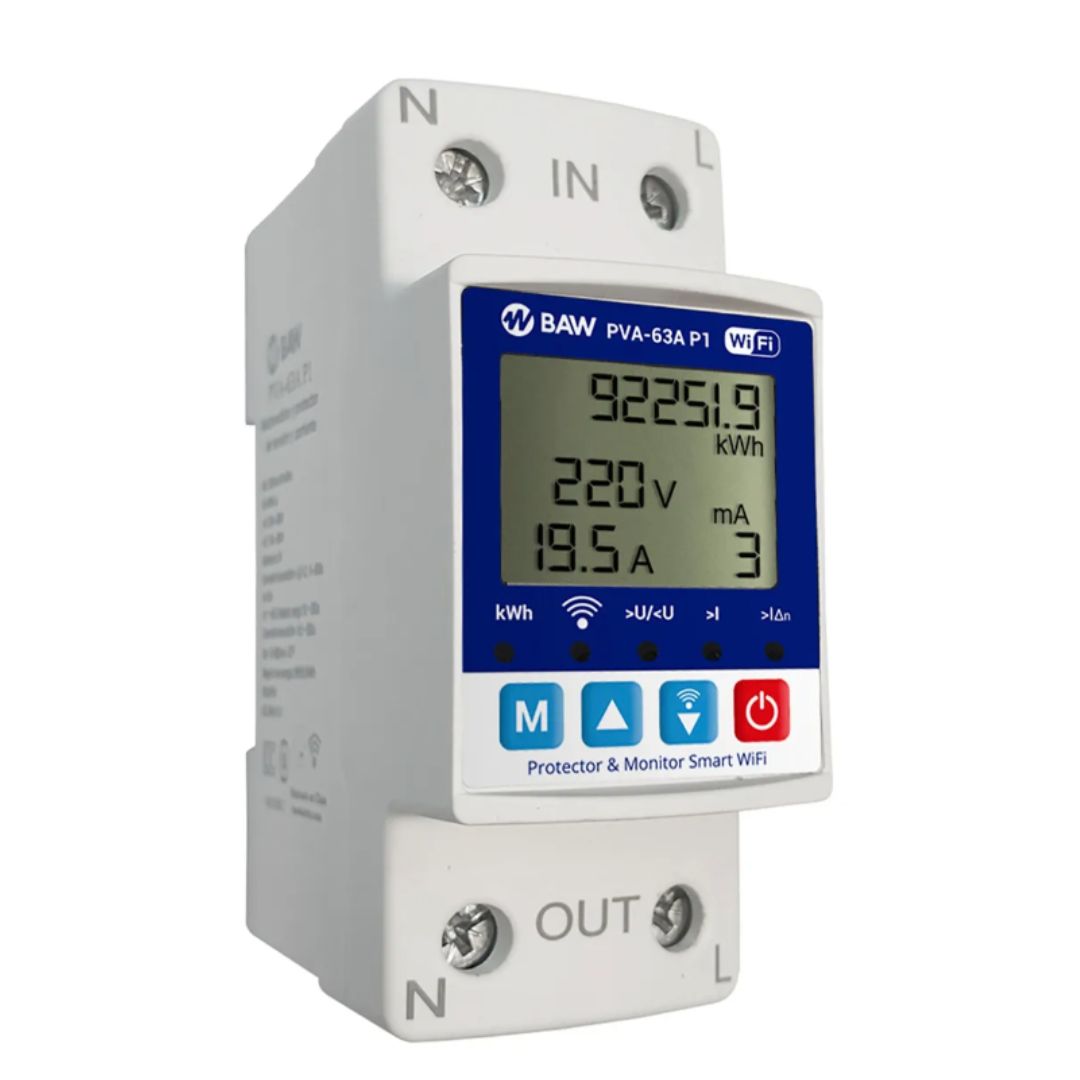

🔹 Protector de tensión
El protector de tensión protege los equipos frente a problemas de la red eléctrica, como:
- ⬆️ Sobretensión (picos de tensión)
- ⬇️ Baja tensión
- ⚡ Cortes y retornos bruscos de energía
¿Por qué es importante?
Electrodomésticos modernos, bombas, heladeras, aires acondicionados y electrónicos son muy sensibles a estos problemas.
El protector corta la alimentación cuando la tensión sale de un rango seguro y la reconecta cuando se normaliza.
🧩 ¿Se reemplazan entre sí?
👉 No. Cada uno cumple una función distinta.
Dispositivo | Protege |
|---|---|
Térmica | Cables y equipos |
Disyuntor | Personas |
Protector de tensión | Equipos ante problemas de red |
✅ Instalación correcta (resumen práctico)
Una instalación básica y segura debería tener:
1️⃣ Térmica general
2️⃣ Disyuntor
3️⃣ Térmicas por circuito
4️⃣ Protector de tensión (muy recomendado)
🔧 Conclusión
- La térmica evita incendios y daños por sobrecorriente
- El disyuntor puede salvar vidas
- El protector de tensión cuida tus equipos
Usarlos juntos no es un lujo: es seguridad eléctrica básica.
