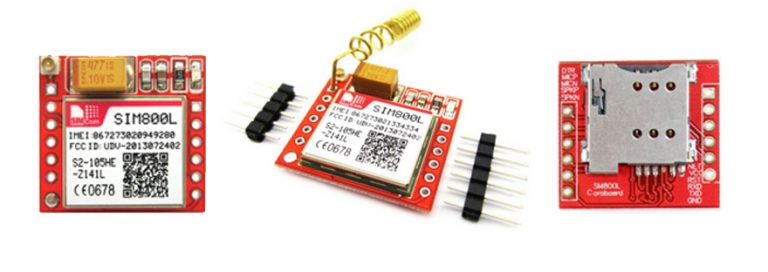

Módulo SIM800L GPRS – GSM

El modulo SIM800L es dispositivo muy interesante para utilizar en nuestros proyectos con microcontroladores, ya que nos permite añadir texto, datos,voz, y mensajes de texto (SMS). Puedes darle ordenes a tu microcontrolador en forma remota, a través de la red GSM o que te informe de ciertos eventos vía mensaje de texto.

Tiene un tamaño super reducido, solo mide 23mm x 25mm. Funciona con una tensión entre 3,4V y 4,4V que es muy importante no superarla, ya que se quema con facilidad. Se controla por comandos AT, por intermedio de algún microcontrolador como puede ser el Arduino.

Trae una antena incluida de buen alcance, aunque si nuestro proyecto necesita una antena de mayor poder, podemos conectarle una por medio de su conector UFL. Si nuestra antena tiene conector SMA, en el mercado existen cables adaptadores.
El chip debe ser tamaño MICRO SIM.

ESPECIFICACIONES TÉCNICAS

– Tensión operación: 3.4V – 4.4V DC
– Tensión de nivel lógico de 3V a 5V
– Intensidad de corriente (máx): 0,5A
– Intensidad de corriente (modo de reposo): 0.7 mA
– Interfaz: Serial UART
– Quad-band 850/900/1800/1900MHz – se conectan a cualquier red mundial GSM con cualquier CHIP 2G
– Trabaja solo con tecnología 2G, no es necesario otra cobertura mayor
– Permite enviar y recibir mensajes SMS
– Permite enviar y recibir datos GPRS (TCP/IP, HTTP, etc)
– Se controla por comandos AT
– Interfaz de comandos AT con detección “automática” de velocidad de
transmisión
– Permite realizar y recibir llamadas de voz usando un auricular o un altavoz de 8Ω externo + micrófono.
– Soporta A-GPS
– Datos GPRS:
– Velocidad máxima de transmisión 85.6 Kbps
– Protocolo TCP/IP en chip
– Codificación: CS-1, CS-2, CS-3 y CS-4
– Soporta USSD
– Soporta reloj en tiempo real (RTC)
– Velocidades de transmisión serial desde 1200bps hasta 115 200 bps
– Tamaño dl CHIP: Micro SIM

En esta nota no entraremos en detalle sobre circuitos concretos, ya que en la nube se encuentran infinidad de proyectos con el SIM800L. Mas adelante seguramente publiquemos algún proyecto propio.
